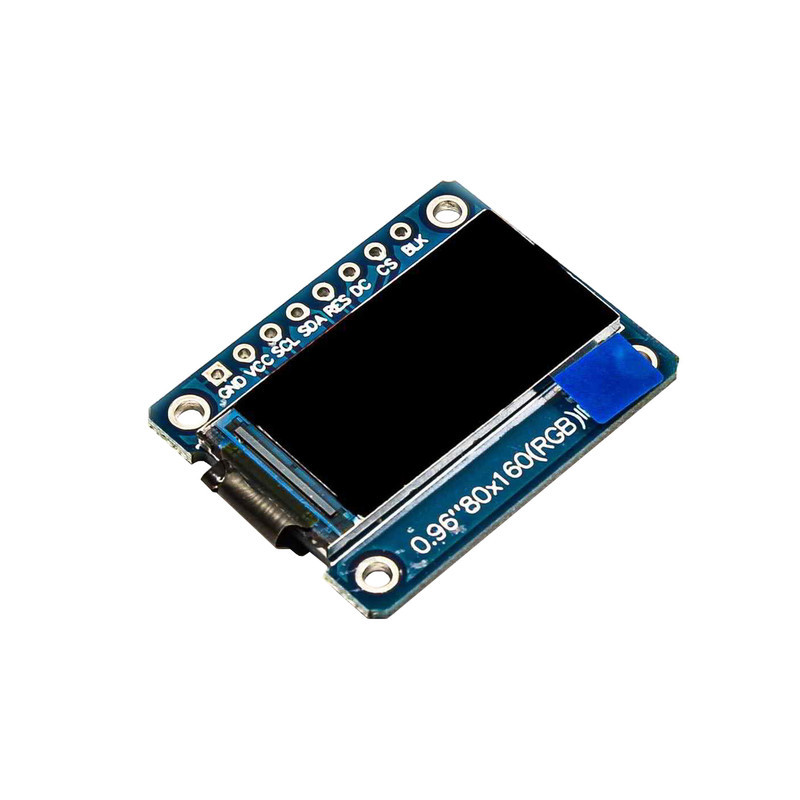

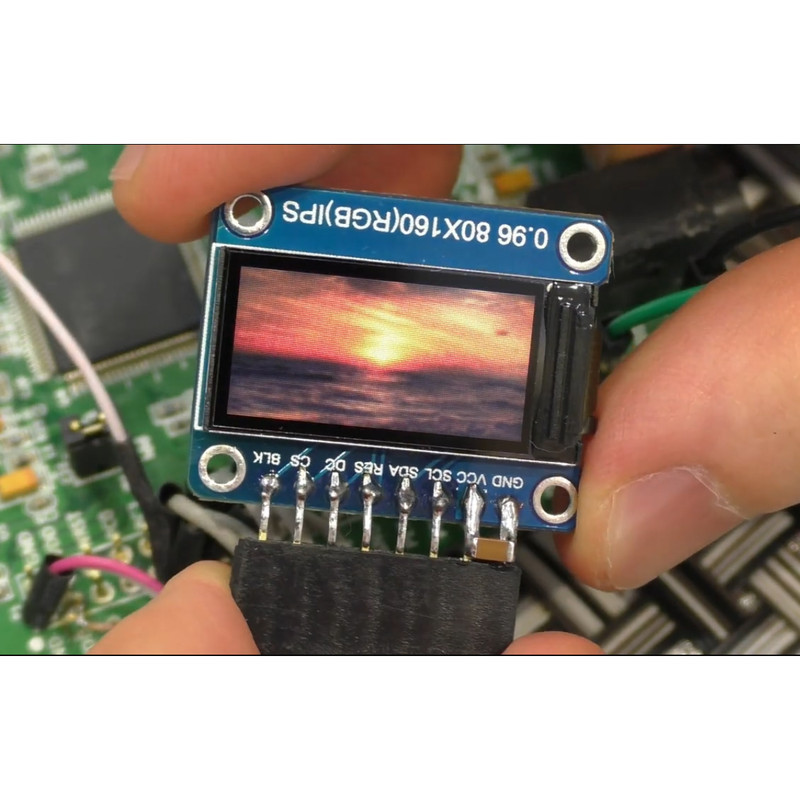

ماژول صفحه نمایش مدل SPI کد 16080

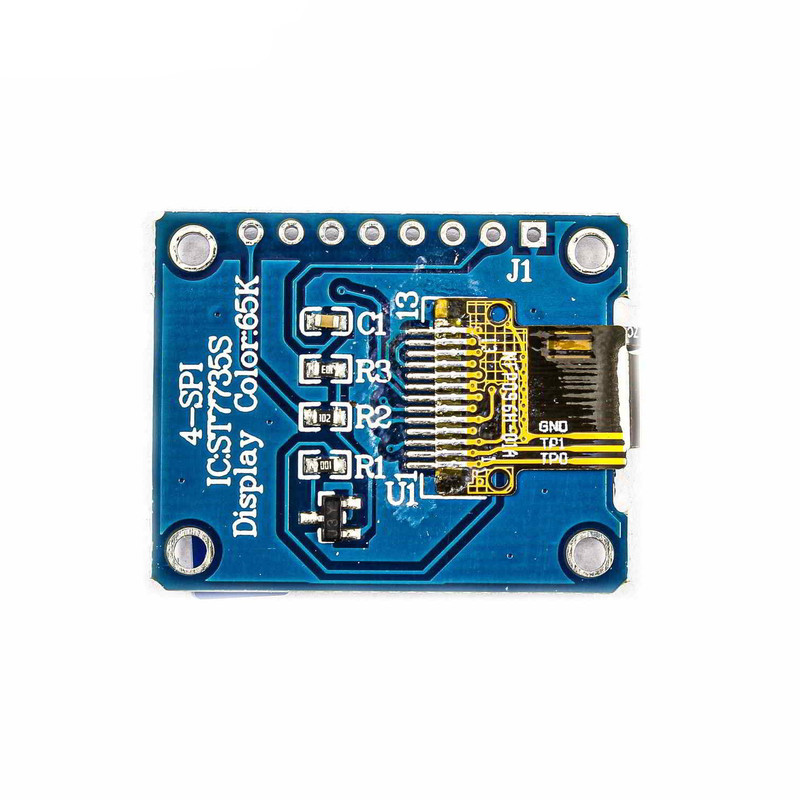

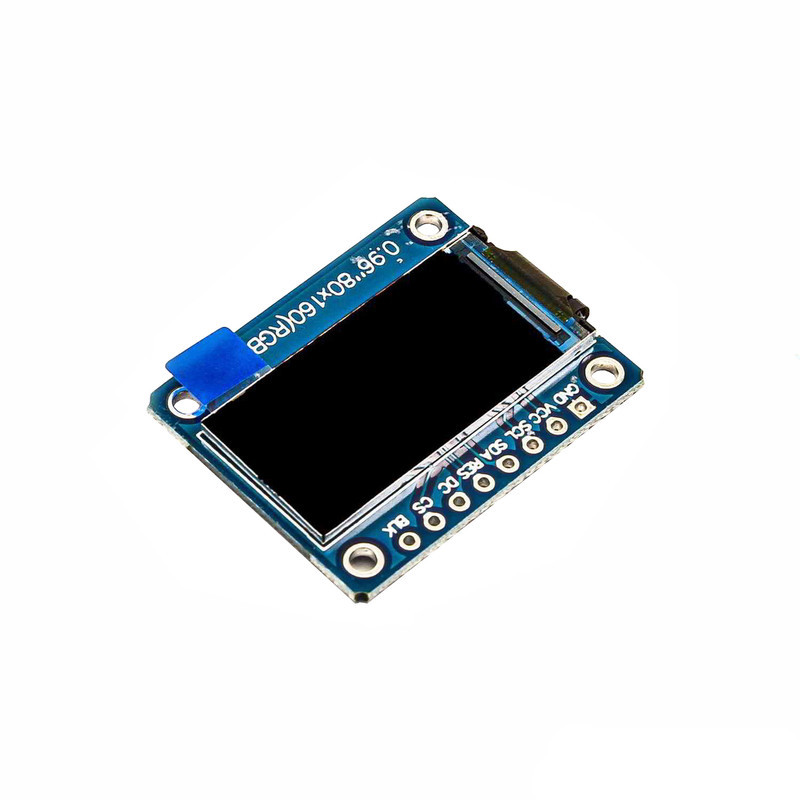

ماژولهای نمایشگر در پروژههای میکروکنترلر و ساخت دستگاههای گوناگون کاربرد زیادی دارند. این مدل، یک صفحه نمایش رنگی از نوع LCD با سایز 0.96 اینچ، وضوح تصویر 160 در 80 پیکسل و قابلیت نمایش 65 هزار رنگ است. پروتکل ارتباطی این ماژول SPI بوده و با میکروکنترلرهایی که از پروتکل پشتیبانی میکنند سازگار است. مدل درایور این صفحه ST7735s است که با جستوجوی نام آن، میتوانید دیتاشیت و راهنمای استفاده را ببینید.

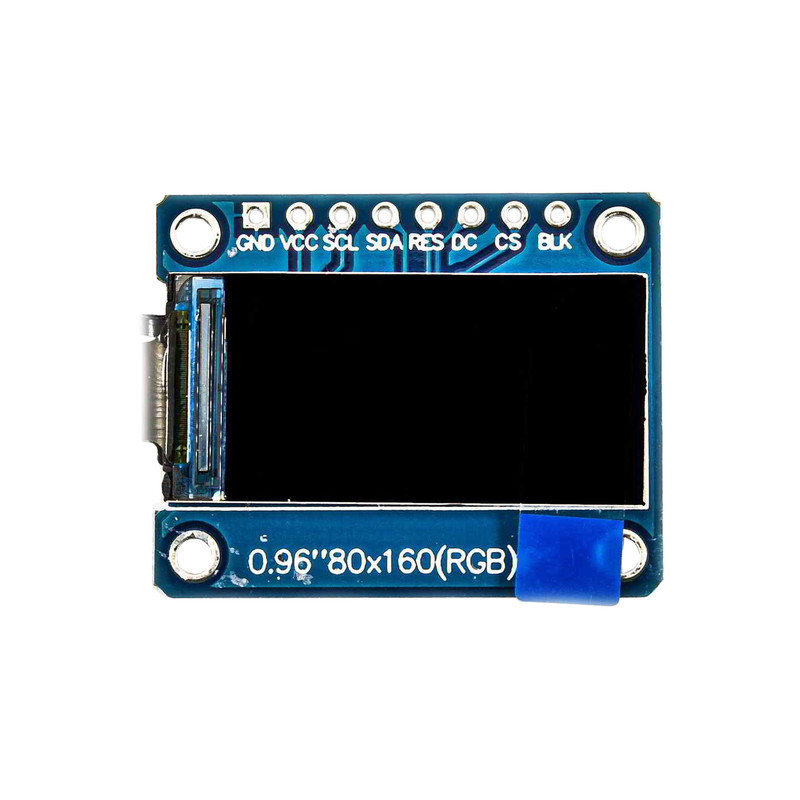

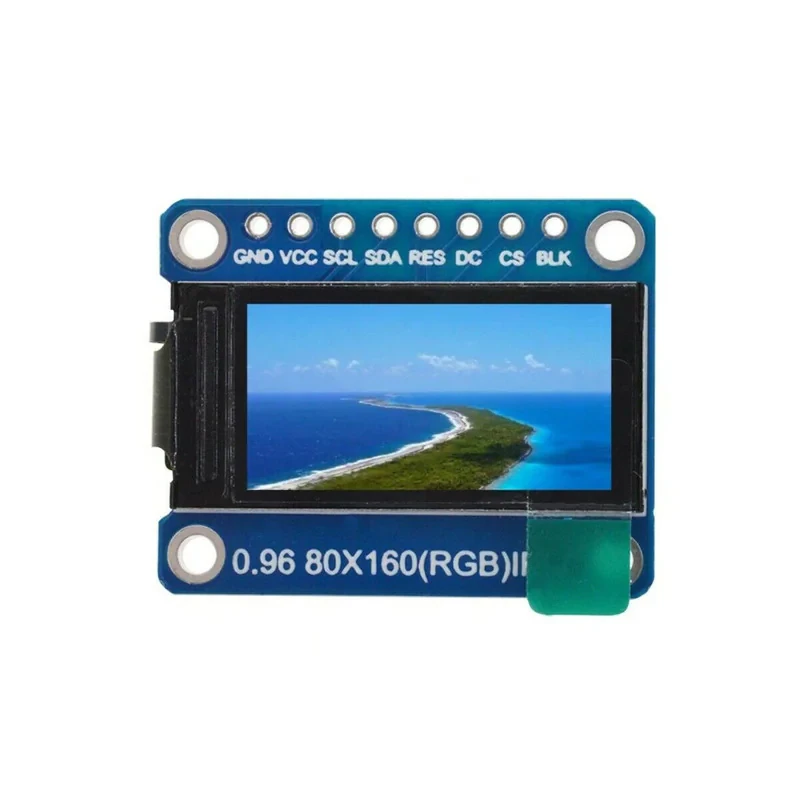

این ماژول دارای 8 پایه به این شرح است:
VCC: تغذیه نمایشگر – 5 ولت
GND: زمین
SCK: همزمان سازی برای پروتکل SPI
MOSI: اطلاعات برای پروتکل SPI
CS: انتخاب ماژول برای پروتکل SPI
D/C: دیتا/دستور
RES: ریست ماژول
BLK: کنترل نور پسزمینه
با قرار مقاومت مابین پین های BLK و GND میتوانید نور پس زمینه ماژول را کنترل کنید و در صورت قرار ندادن مقاومت نور پس زمینه در حداکثر قرار میگیرد.

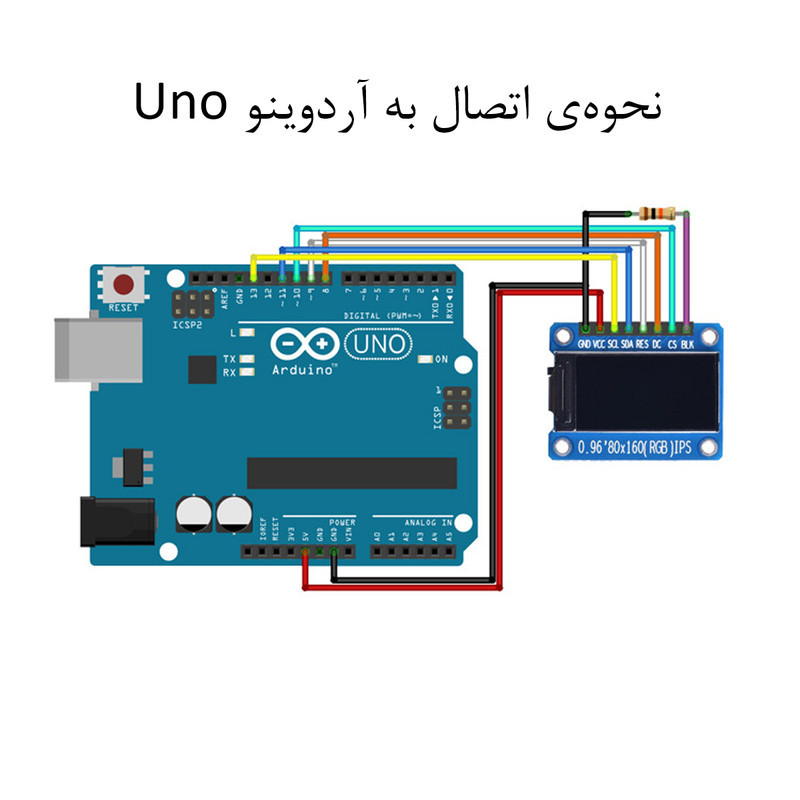

نحوهی اتصال به آردوینوی اونو برای نمونه در تصاویر آمده است. کتابخانههای مورد استفاده در آردوینو، Adafruit-ST7735-Library و Adafruit-GFX-Library هستند که با وارد کردن نام آنها در بخش Library management برنامه، میتوانید آنها نصب کنید. برای شروع کار و آشنایی میتوانید از مثالهای موجود در کتابخانهی Adafruit-ST7735 استفاده کنید. البته ممکن است این مثالها به صورت پیش فرض قابل استفاده نباشند و نیاز باشد قسمتهایی (مانند تنظیمات رزولوشن) را قبل از استفاده ویرایش کنید. در صورت نیاز میتوانید با ارسال پیام برای پشتیبانی شرکت، کد نمونه را دریافت کنید.

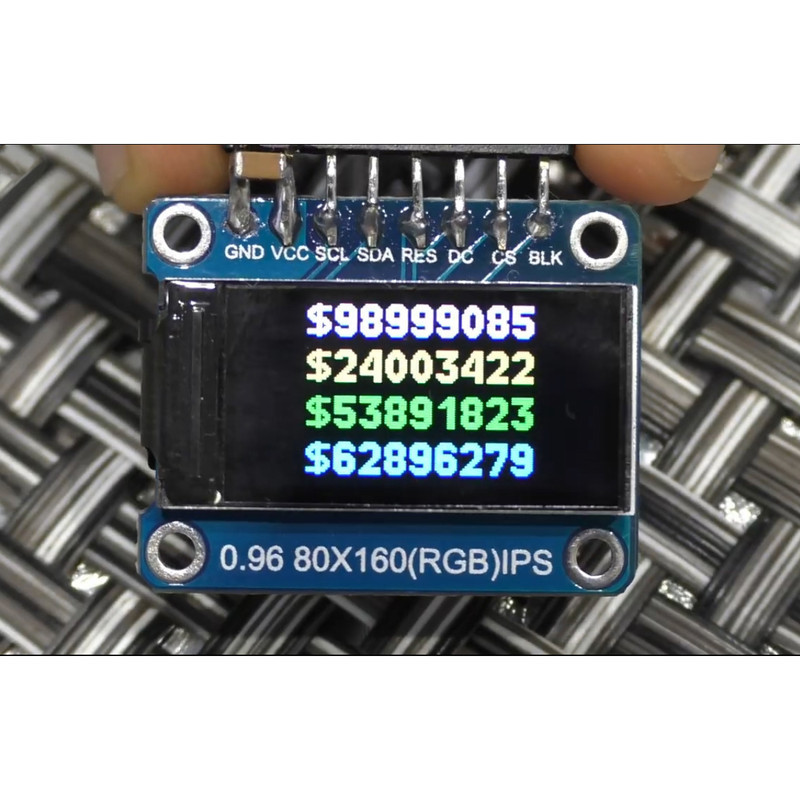

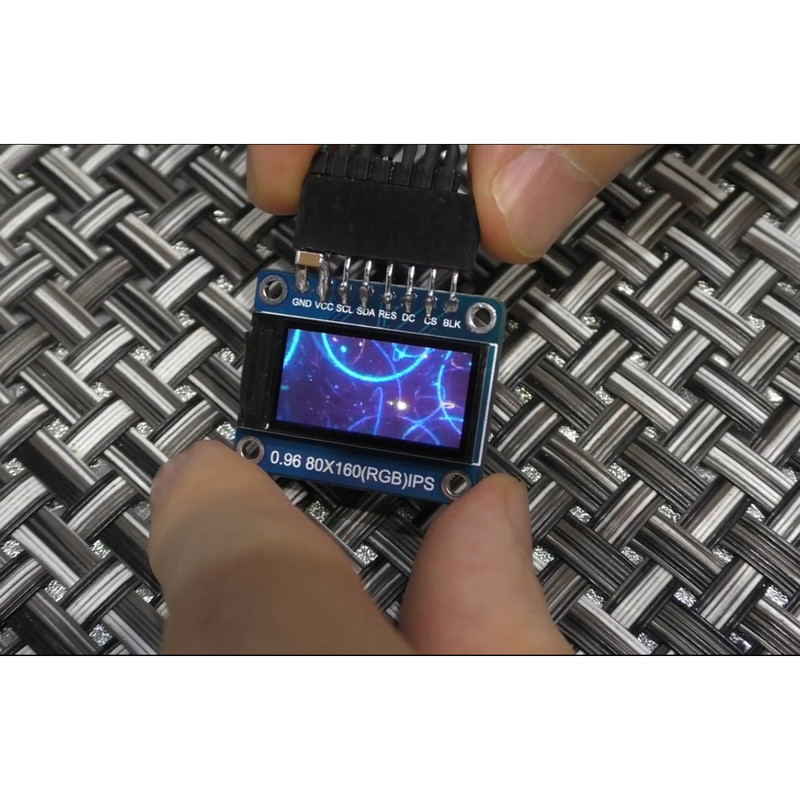

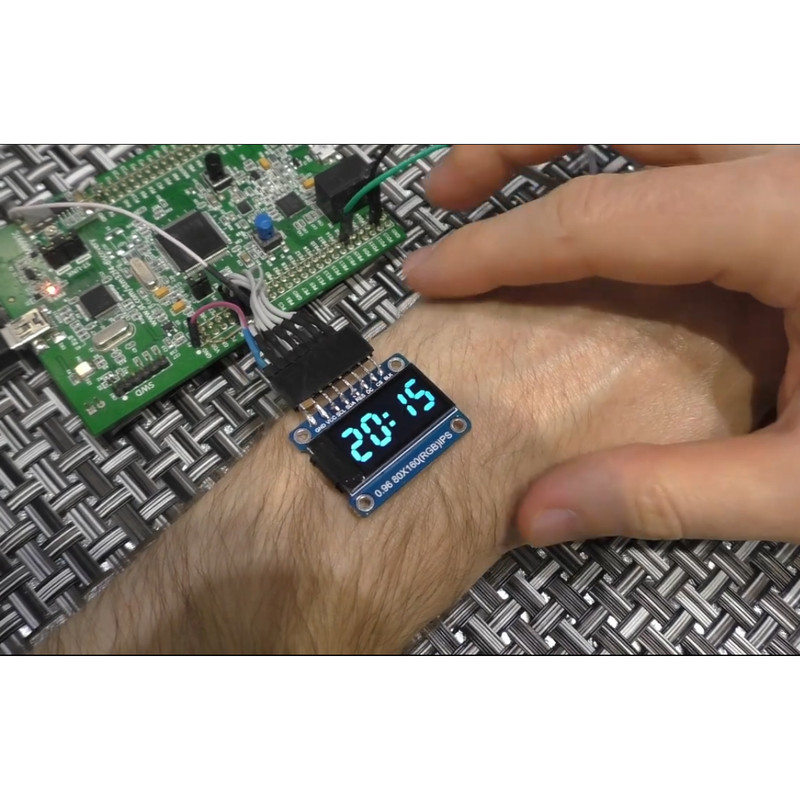

ابعاد کوچک، ضخامت کم، تمام رنگی بودن و وزن کم این نمایشگر را برای استفاده در انواع پروژهها مناسب ساخته است. برخی کاربردهای نمونه شامل نمایش ساعت و تاریخ، نمایش درصد باتری، نمایش ولتاژ، جریان، اطلاعات دما، فشار، آب و هوا، مختصات GPS، متن پیامک و بسیاری موارد دیگر است.
مشخصات کالا
ماژول صفحه نمایش مدل SPI کد 16080مشخصات
-
اقلام همراهپین هدر نری به صورت لحیم نشده
-

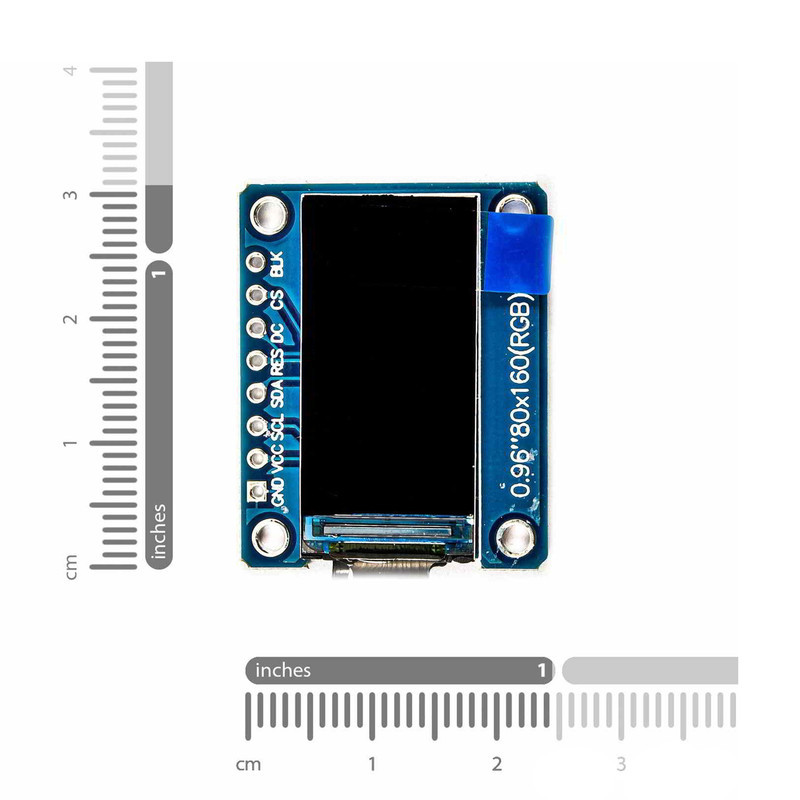

سایر توضیحاتپیش از خرید به ابعاد ماژول و قسمت نمایشگر دقت شود
-
قابلیت هاتمام رنگی (قابلیت نمایش 65 هزار رنگ) وضوح 160 در 80 پیکسل سایز تصویر 0.96 اینچ پروتکل ارتباطی SPI (سازگار با آردوینو، Arm، AVR، Esp و ...) مدل درایور: ST7735S ولتاژ کاری: 3.4 تا 5 ولت زاویه دید گسترده قابلیت تنظیم نور پس زمینه قابلیت نمایش تصاویر و اشکال گرافیکی ضخامت و ابعاد کوچک و مناسب برای پروژههای پرتابل
-
ابعاد3x2.4x0.3 میلیمتر
