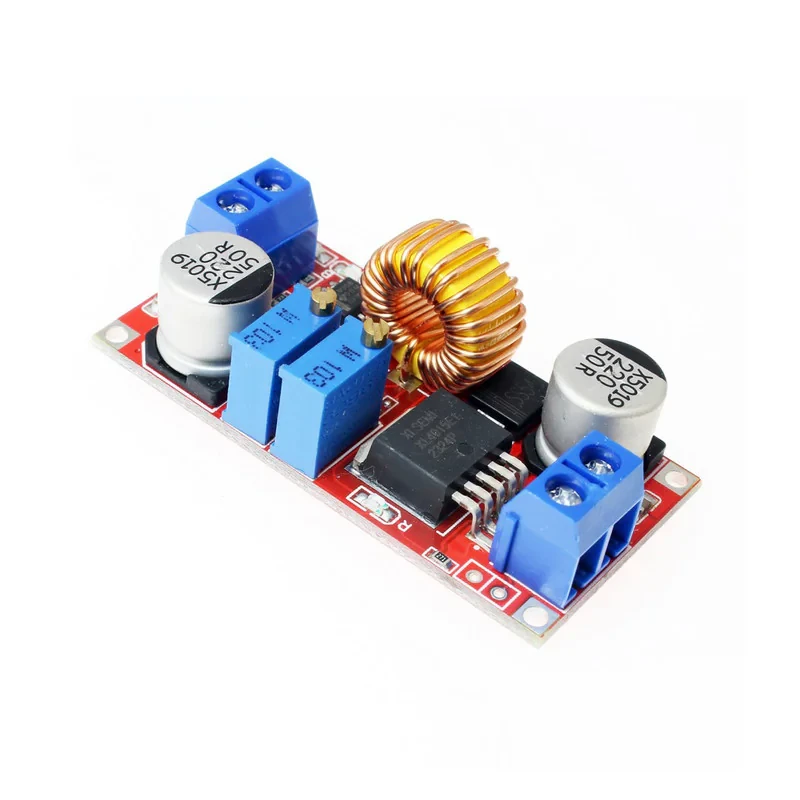

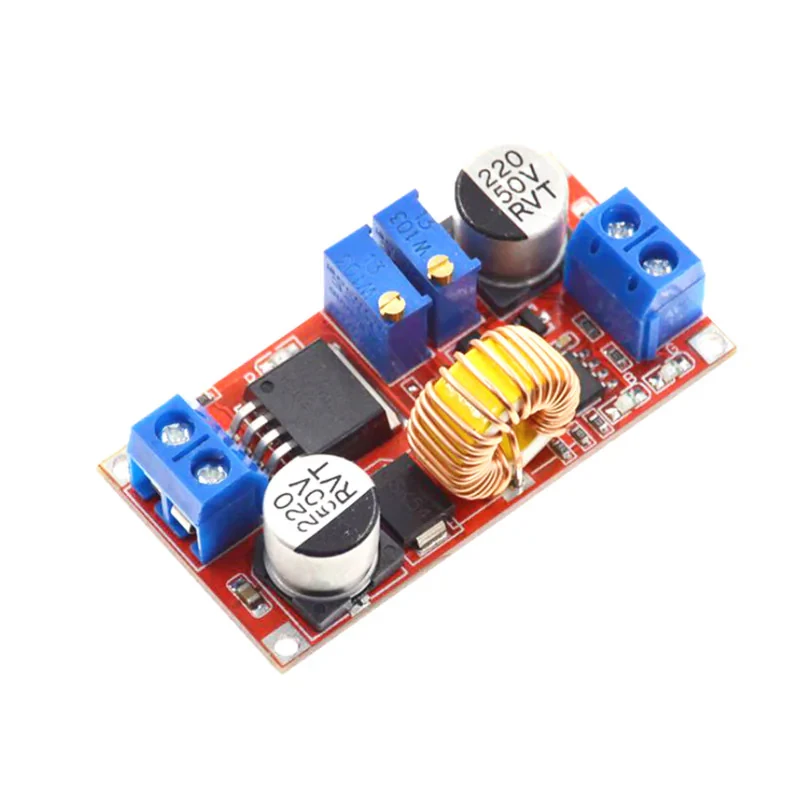

ماژول کاهنده ولتاژ dc مدل cc - cv کد 755

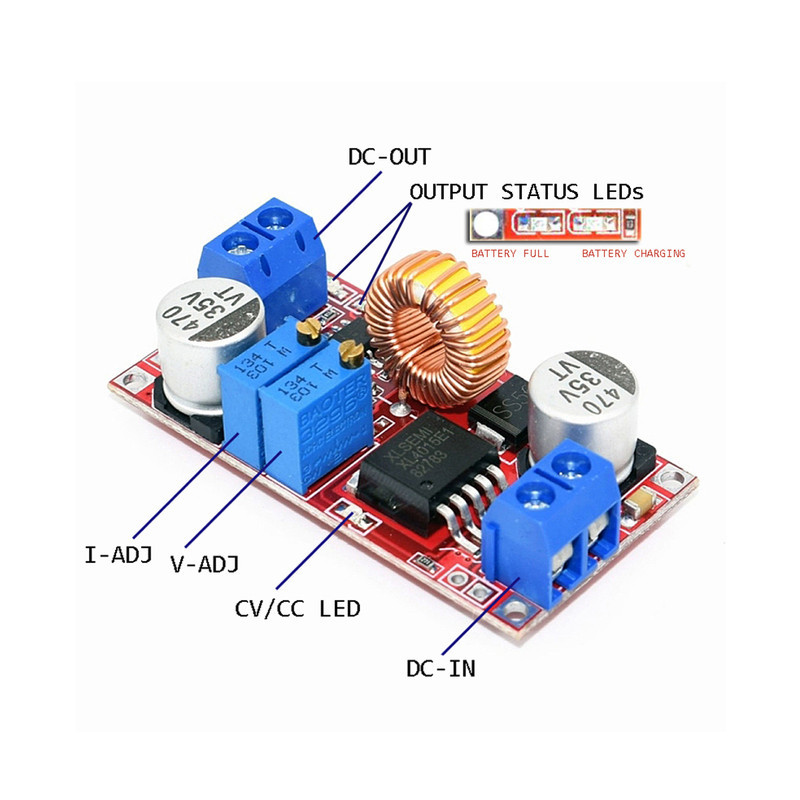

عملکرد این ماژول، کاهش ولتاژ dc و کنترل جریان تا حداکثر 5 آمپر است. به این صورت که یکی از پتانسیومتر های موجود، برای تنظیم ولتاژ خروجی و دیگری برای تنظیم جریان است. با توجه به قابلیت تنطیم جریان، از کاربرد های این ماژول میتوان به استفاده به عنوان شارژر باتری و درایور ال ای دی اشاره کرد.

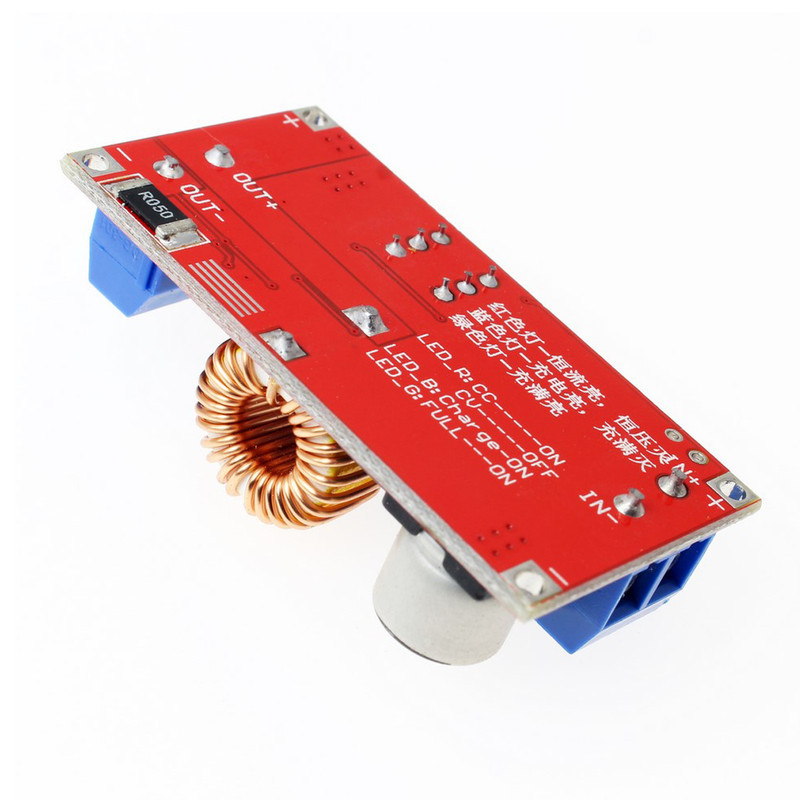

همچنین، 3 عدد چراغ ال ای دی روی این برد قرار دارد که وضعیت های آماده به کار، در حال کار (عبور جریان) و محدود کنندهی جریان (عبور حداکثر جریان تنظیم شده) را نشان میدهند. به عنوان مثال، اگر به عنوان شارژر باتری در حال استفاده باشد و چراغ در حال کار خاموش شده و آماده به کار روشن شود، نشان دهندهی پر شدن باتری ها و اتمام شارژ است.
به منظور تنطیم ولتاژ و جریان باید از مولتی متر استفاده کنید. برای تنظیم ولتاژ، مولتی متر را در حالت ولتاژ dc قرار دهید و به خروجی ماژول متصل کنید. سپس پیچ پتانسیومتر تنطیم ولتاژ را بچرخانید تا ولتاژ شروع به تغییر کند. دقت کنید که تنظیم ولتاژ در دور های آخر پتانسیومتر انجام میگیرد پس ممکن است تغییر ولتاژ (و یا جریان) پس از حدود 15 الی 20 دور چرخاندن آغاز شود. برای تنظیم جریان مولتی متر را در حالت آمپر dc و رنج 10A قرار دهید و به خروجی متصل کنید و پیچ پتانسیومتر تغییر جریان را بچرخانید تا به جریان دلخواه برسید.
حداکثر جریان مجاز 5 آمپر و حداکثر توان 75 وات میباشد (در صورت استفاده از هیت سینک و فن مناسب). برای جریان بیش از 1 آمپر و توان بیشتر از 20 وات از خنک کننده استفاده شود.
توجه کنید که محدودیت توان و جریان، به صورت همزمان اعمال میشود. یعنی در صورتی که توان خروجی کمتر از 75 وات باشد، محدود کننده جریان 5 آمپر است و در صورتی که جریان خروجی کمتر از 5 آمپر باشد، محدود کننده توان 75 وات است. طبق قانون توان که توان برابر است با ضرب ولتاژ در جریان.
مشخصات کالا
ماژول کاهنده ولتاژ dc مدل cc - cv کد 755مشخصات
-
سایر توضیحاتروش شارژ باتری: 1- تعیین میزان جریان و ولتاژ باتری قابل شارژ 2- کنترل کننده ولتاژ ثابت را تنظیم سپس ولتاژ خروجی را در حدود 5 ولت تنظیم کنید. 3- برای اندازه گیری جریان اتصال کوتاه خروجی ، ازیک مولتی متر مجهز به محدود کننده جریان 10A استفاده و پتانسیومتر جریان ثابت را تنظیم کنید تا جریان خروجی، به جریان کار از پیش تعیین شده LED برسد. 4 جریان نشانگر شارژ به طور پیش فرض به 0.1 برابر جریان شارژ (مقدار جریان ثابت) ارسال می شود. 5- تنظیم ولتاژ ثابت برای دستیابی به ولتاژ خروجی شناور باتری 6- متصل کردن باتری و انجام شارژ ( مراحل 1 ، 2 ، 3 ، 4 منبع تغذیه به ماژول وصل شده اما خروجی به باتری وصل نمی شود.) روش راه اندازی جریان ثابت LED: 1- تعیین جریان کار و حداکثر ولتاژ کار LED 2- کنترل کننده ولتاژ ثابت را تنظیم سپس ولتاژ خروجی را در حدود 5 ولت تنظیم کنید. 3- برای اندازه گیری جریان اتصال کوتاه خروجی ، ازیک مولتی متر مجهز به محدود کننده جریان 10A استفاده کنید و پتانسیومتر جریان ثابت را تنظیم کنید تا جریان خروجی، به جریان کار از پیش تعیین شده LED برسد. 4- ولتاژ ثابت قطعه را تنظیم کنید تا ولتاژ خروجی، به حداکثر ولتاژ کار LED برسد. 5- LED را متصل و تست کنید. ( مراحل 1 ، 2 ، 3 ، 4 منبع تغذیه به ماژول وصل شده اما خروجی به LED وصل نمی شود.)
-
قابلیت هاولتاژ ورودی: 4 - 35 ولت dc ولتاژ خروجی: 2 - 36 ولت dc قابل تنظیم (نمیتواند بیشتر از ولتاژ ورودی باشد) جریان خروجی: 0 - 5 آمپر قابل تنظیم حداکثر توان خروجی: 75 وات با خنک کنندهی مناسب بازدهی حداکثر 96 درصد محافظ ولتاژ معکوس: ندارد. در صورت اتصال معکوس ورودی برد آسیب میبیند.
