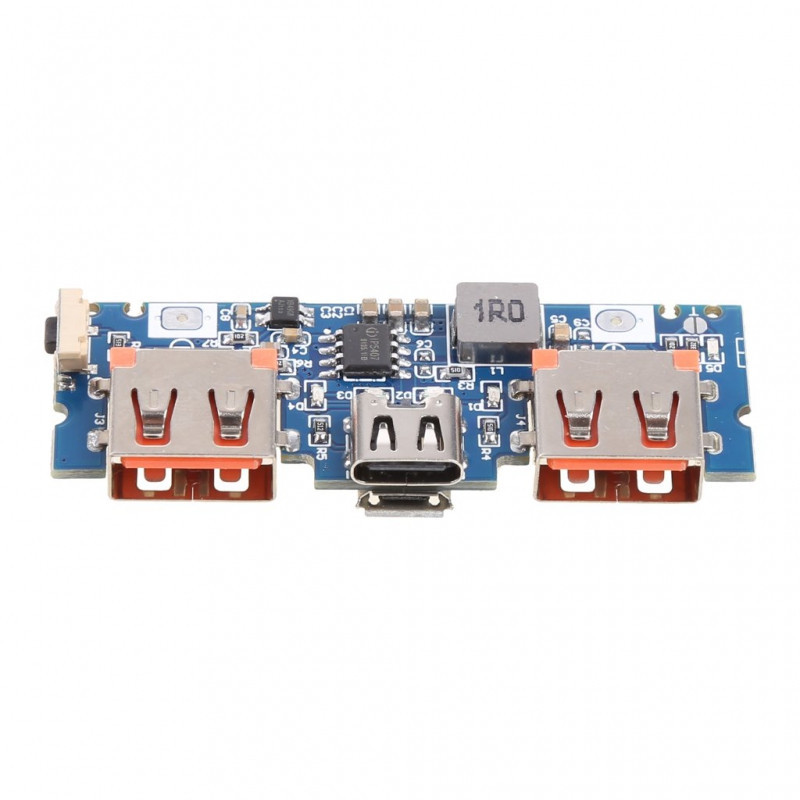

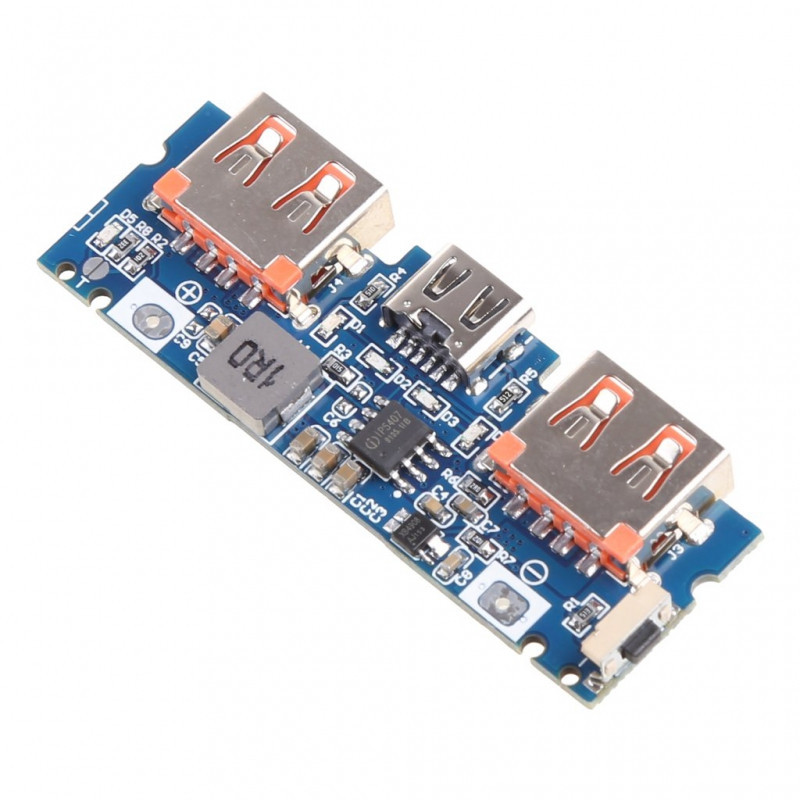

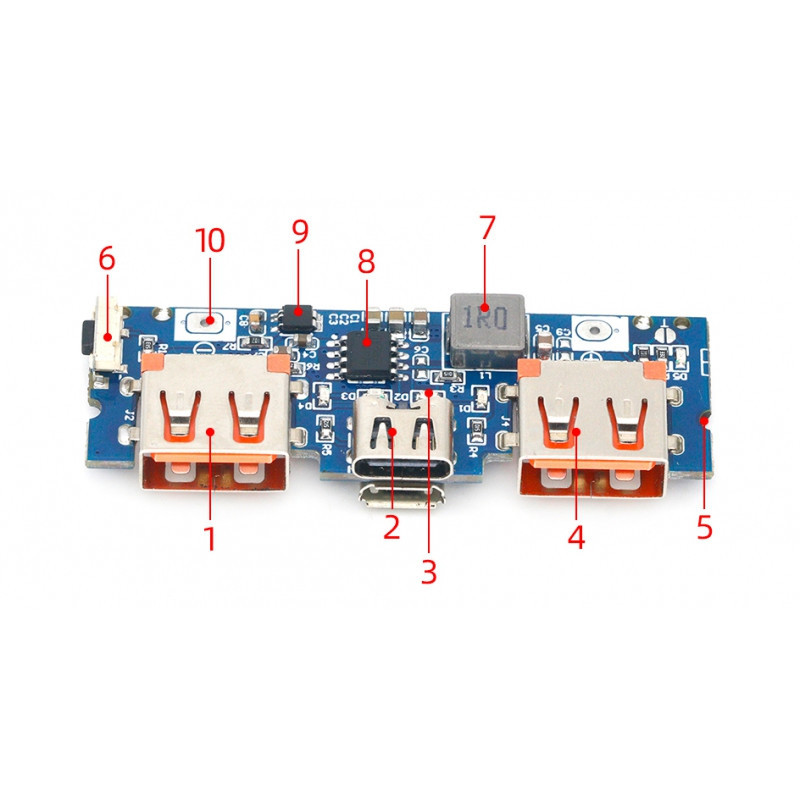

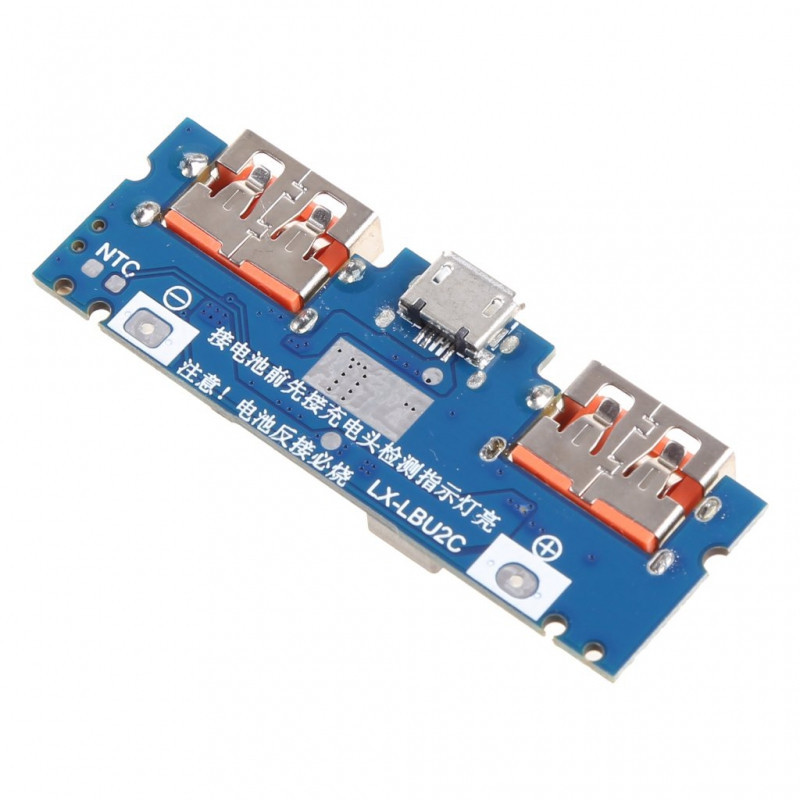

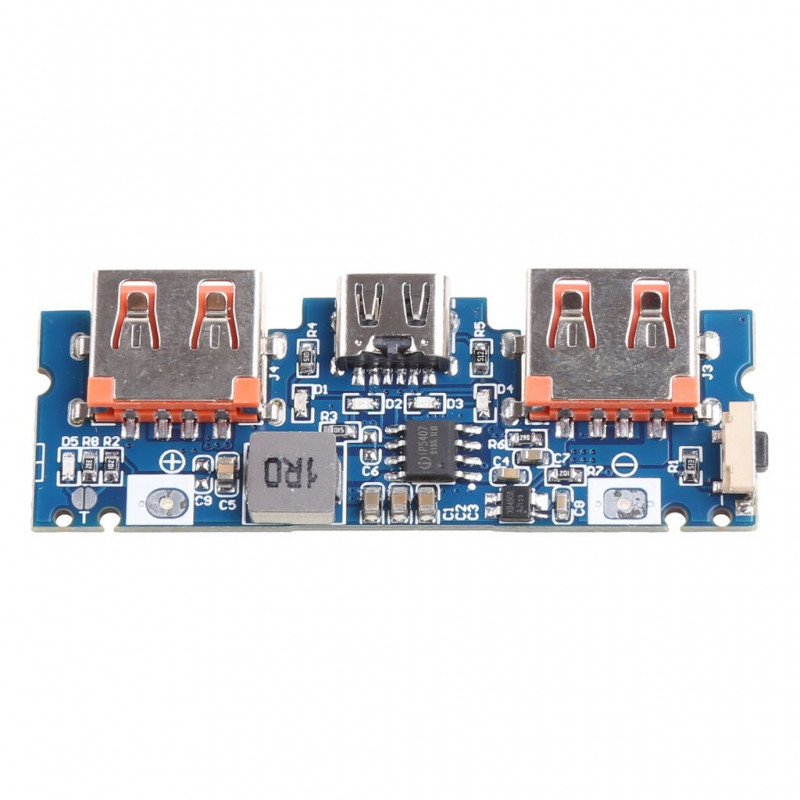

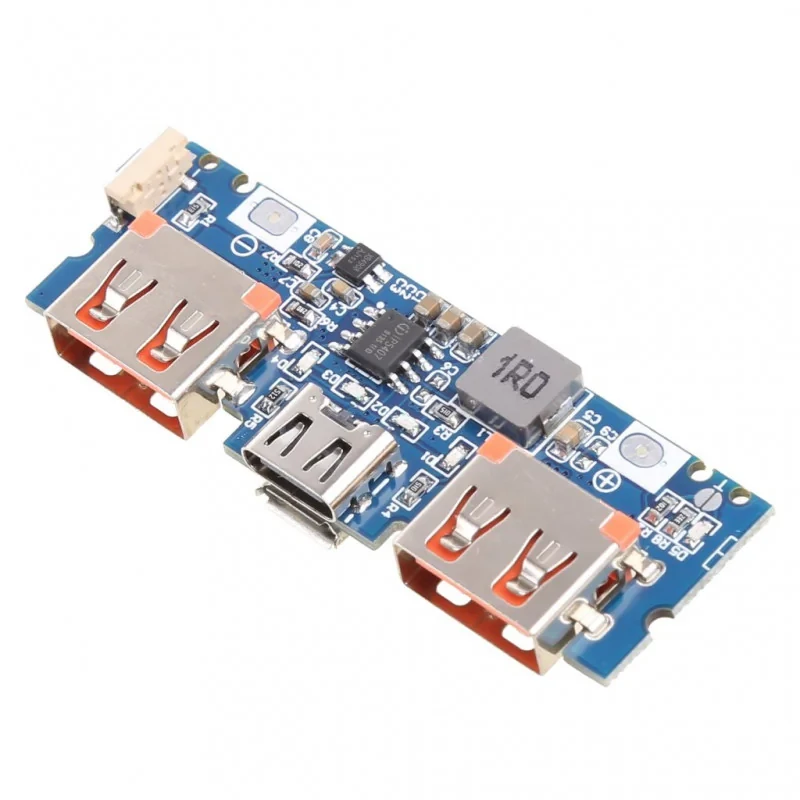

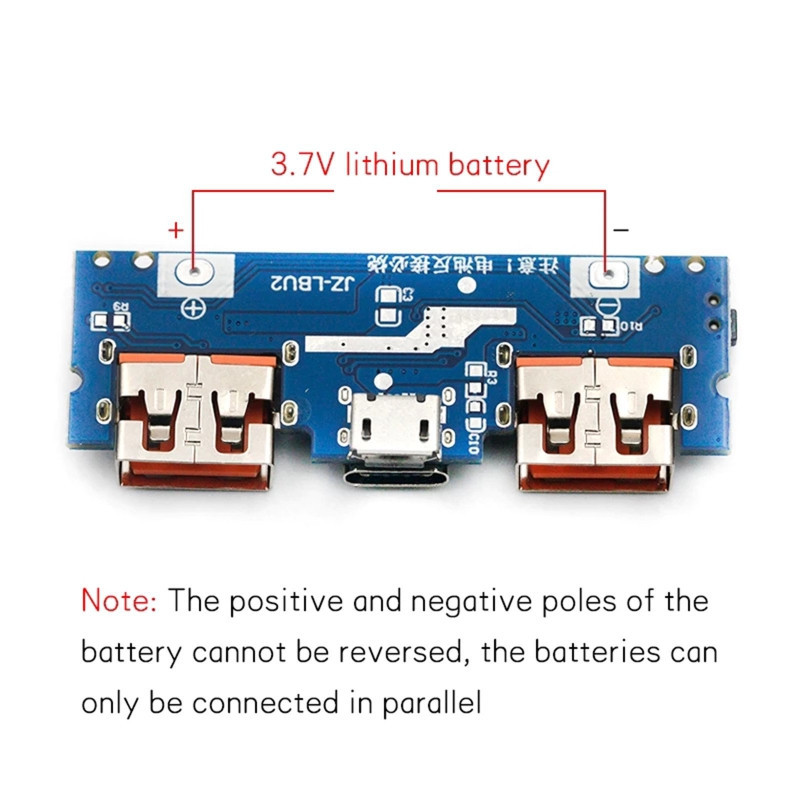

معرفی ماژول ساخت پاوربانک مدل LX-LBU2C با دارا بودن دو ورودی Type-C و micro USB و دو خروجی USB با جریان دهی 2.4 آمپری یک گزینه عالی برای ساخت پاور بانک می‌‎باشد. این ماژول بطور کلی برای منابع تغذیه قابل حمل که ازباتری های لیتیومی استفاده میکنند مناسب است. جزیان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود. مشخصات نوع ورودی : Type-C و Micro-USB نوع خروجی : USB ولتاژ ورودی پیشنهادی : 5 ولت DC (می توان از آداپتور های گوشی های هوشمند استفاده نمود حداقل 3 آمپری) ولتاژ خروجی : 5 ولت جریان خروجی : 1 آمپر الی 2.4 آمپر متغییر از نوع USB نوع تراشه برد : IR5407 (ارائه جریان بالا) دارای 4 عدد LED نشانگر شارژ راندمان : بالا 90 درصد ابعاد : 55x20 میلی متر (ارتفاع :8 میلی متر) وزن : 6 گرم باتری مناسب : انواع باتری لیتیومی 3.7 ولتی ولتاژ full charge باتری : 4.2 ولت 0.5± دارای دکمه برای نشانگر سطح باتری دارای محافظ تخلیه شارژ دارای پد NTC نکات قابل توجه در ساخت پاور بانک با این ماژول 1- برای ساخت پاور بانک از یک مدل باتری و ظرفیت یکسان استفاده نمایید. 2- سیم کشی باتری ها فقط به صورت موازی می باشد. 3- حداکثر ظرفیت پاور بانک قابل ساخت 30,000 میلی آمپر ساعت می باشد. 4- تخلیه شارژ باتری به هیچ عنوان پیشنهاد نمی شود امکان آسیب به باتری و مدار وجود دارد. 5- سیم کشی رعایت گردد تا از آسیب به مدار جلوگیری شود . 6- مدار محافظ پلاریته معکوس ندارد (اتصالات مثبت و منفی با دقت انجام شود.) در تصویر انتهای توضیحات نمونه یک پاور بانک ساخته شده با این ماژول را مشاهده می نمایید (طراحی و چاپ شاسی با پرینتر 3 بعدی) شرح جزئیات ماژول 1- خروجی USB پنج ولت با جریان متغییر بین 1 الی 2.4 آمپری 2- ورودی Type-C (فقط ورودی است خروجی نمی باشد) 3- چهار عدد نشانگر LED سطح ولتاژ باتری 4- خروجی USB پنج ولت با جریان متغییر بین 1 الی 2.4 آمپری 5- سوراخ برای نصب با قطر 2 میلی متر 6- دکمه نمایش باتری (نشانگر LED را روشن می نماید) 7- سلف 8- تراشه IP5407 9- IC حفاظت از باتری 10 - پد های اتصال سیم کشی باتری
