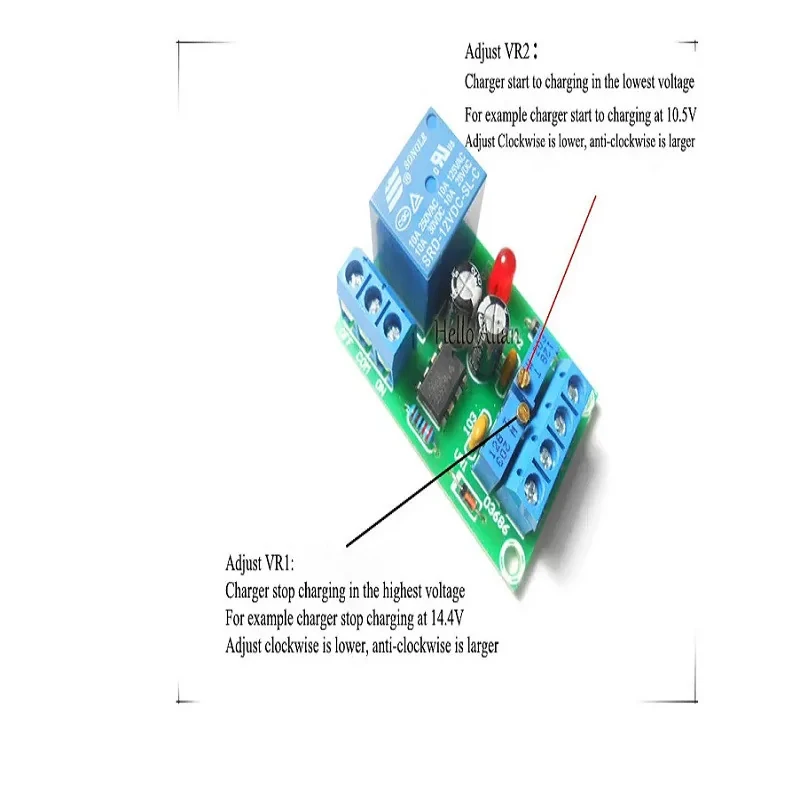

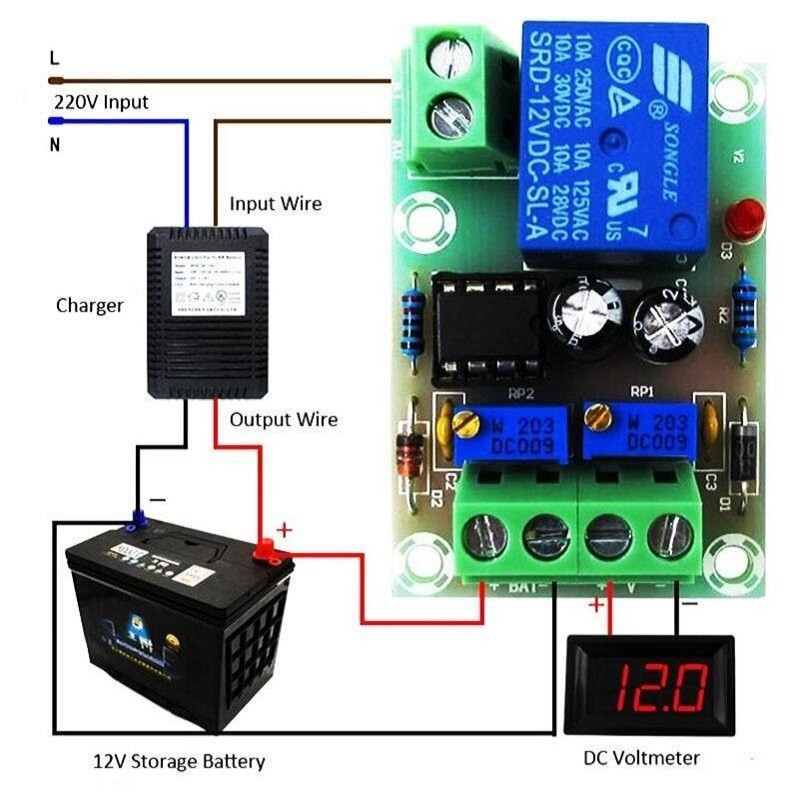

  مراحل تنظیم ولتاژ شروع به کار و قطع شارژ به شرح زیر است : 1. هر دو پتانسیومتر را پاد ساعت گرد بچرخانید تا به کمترین میزان مقاومت برسند (حدود 20 دور ) 2.تنظیم ولتاژ شروع به شارژ : حالا منبع ولتاژ شارژ باتری را به ترمینال باتری روی برد متصل نمایید و میزان ولتاژ را روی کمترین مقدار مد نظر شارژ باتری تنظیم نمایید(برای مثال 12 ولت ) سپس پتانسیومتر سمت راست را ساعت گرد آنقدر بچرخانید تا LED قرمز روشن شود. 3. تنظیم حداکثر ولتاژ شارژ : حالا پتانسیومتر سمت چپ را ساعت گرد بپرخانید تا به بیشترین میزان مقاومت برسد(حدود 20 دور ). سپس ولتاژ منبع شارژ باتری را روی بیشترین میزان مد نظر برای شارژ باتری تنظیم نمایید ( برای مثال 14.2 ولت ) . سپس مجددا پتانسیومتر سمت چپ را آهسته و این بار پاد ساعت گرد بچرخانید تا LED قرمز خاموش شود . 4.حالا میتوانید مطابق تصویر سیم کشی را انجام داده و ولت متر نیز به صورت دلخواه میتوانید به برد متصل نمایید .
