برد توسعه اس تی مدل STM32F103C8T6

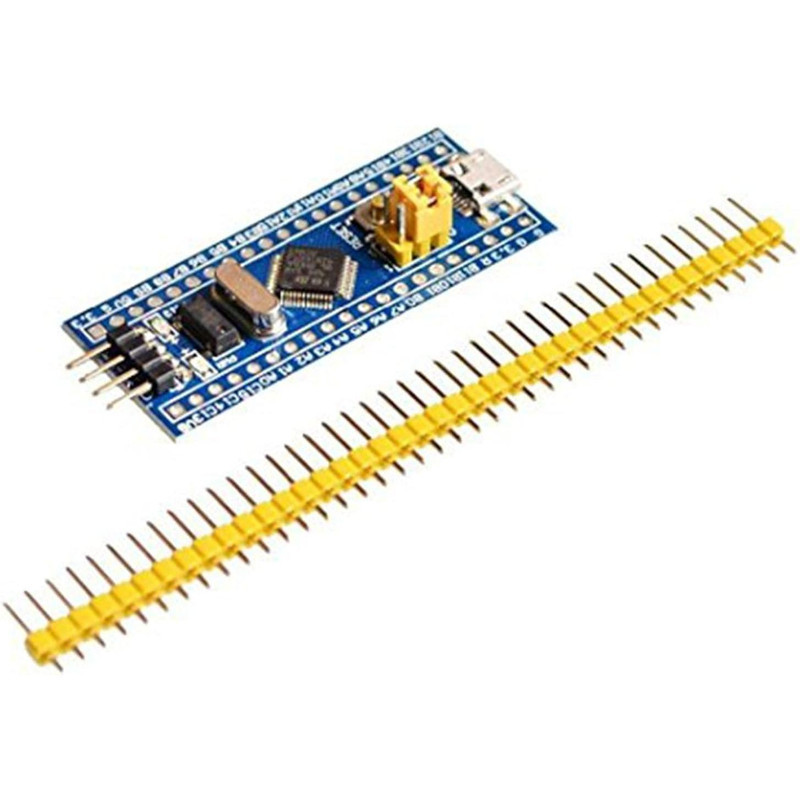

ماژول هدربرد STM32F103C8T6 معروف به Blue Pill یک راه‌حل ساده و ارزان برای کسانی است که می‌خواهند با بردهای توسعه STM32 آشنا شوند یا از آن در پروژه‌های مختلف استفاده کنند. این برد شامل میکروکنترلر CH32F103C8T6، پورت میکرو USB تغذیه، دکمه Reset، دو سلکتور BOOT0 و BOOT1، کریستال 8MHz، کریستال RTC 32.768KHz، دو LED (یک LED نمایش دهنده اتصال تغذیه و دیگری متصل به پین C13 برای استفاده کاربر)، رگولاتور 3.3V و هدر برد پایه‌های SWI برای پروگرام کردن میکرو است. نکته‌ای که این هدر برد را از نمونه‌های مشابه متمایز می‌سازد امکان پروگرام کردن از طریق IDE آردوینو با اعمال تغییراتی در IDE و اتصال برد با مبدل USB به سریال به کامپیوتر است
مشخصات کالا
برد توسعه اس تی مدل STM32F103C8T6مشخصات
-
قابلیت هاهسته: ARM 32 Cortex-M3 CPU حالت Debug: SWD نوع بسته: LQFP تعداد پین ها: 48 هسته: Cortex-M3 فرکانس کار: 72 مگاهرتز منابع ذخیره سازی: 64K Byte Flash، 20KByte SRAM منابع رابط: 2x SPI، 3x USART، 2x I2C، 1x CAN، 37x پورت I / O، تبدیل آنالوگ به دیجیتال: 2x ADC (12 بیت / 16 کانال) تایمر: 3 تایمر عمومی و 1 تایمر پیشرفته Debug Download: پشتیبانی از JTAG / SWD debug interface برای دانلود، پشتیبانی از IAP. RT9193: تراشه رگولاتور 3.3V، حداکثر خروجی 300mA
-
اقلام همراه2 عدد هدر برد 24 تایی
-

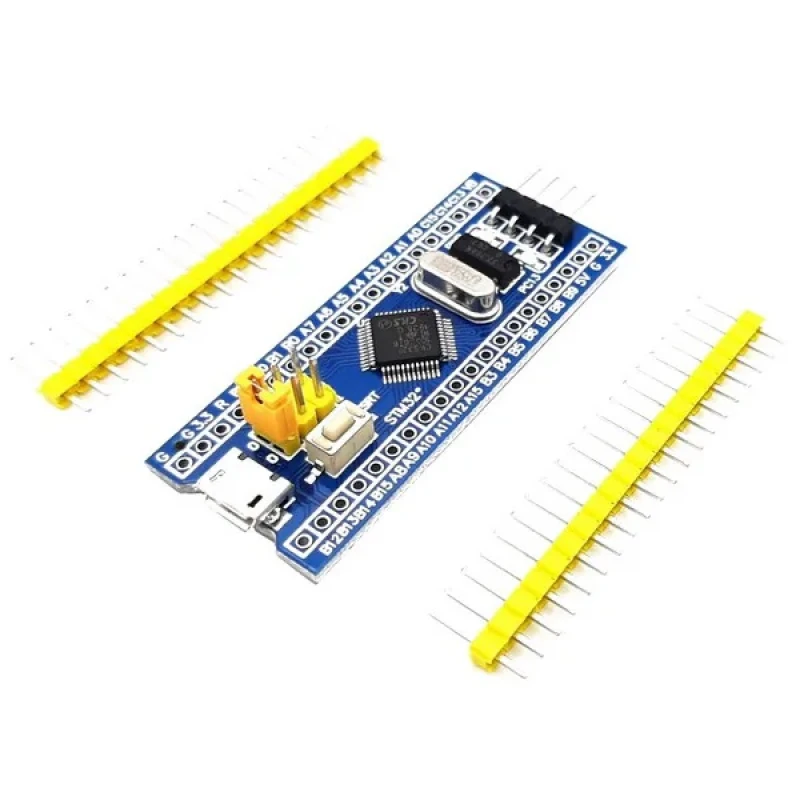

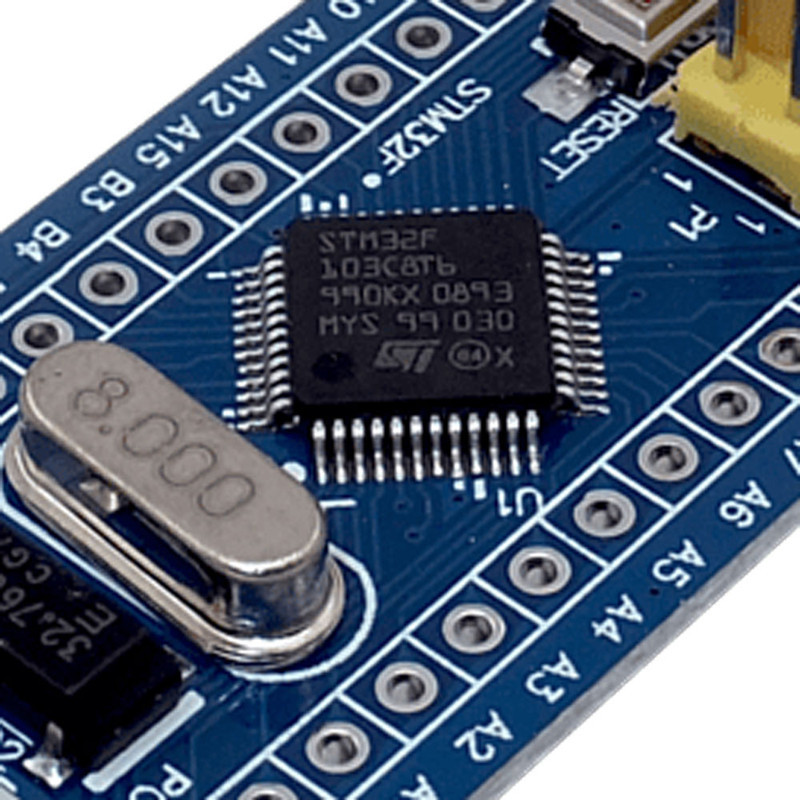

سایر توضیحاتدر رابطه با عکس اول برد شامل 3 قطعه می باشد برد اصلی و دو عدد هدر برد دقیقا چیزی که به مشتری تحویل داده می شود در رابطه با عکس دو بسته بندی واقعی محصول همین است و STM32F103C8T6 مدل ای سی است که داخل برد به کار رفته
-
ابعاد53x22x1 میلی‌متر
