مشخصات

• سایر توضیحات

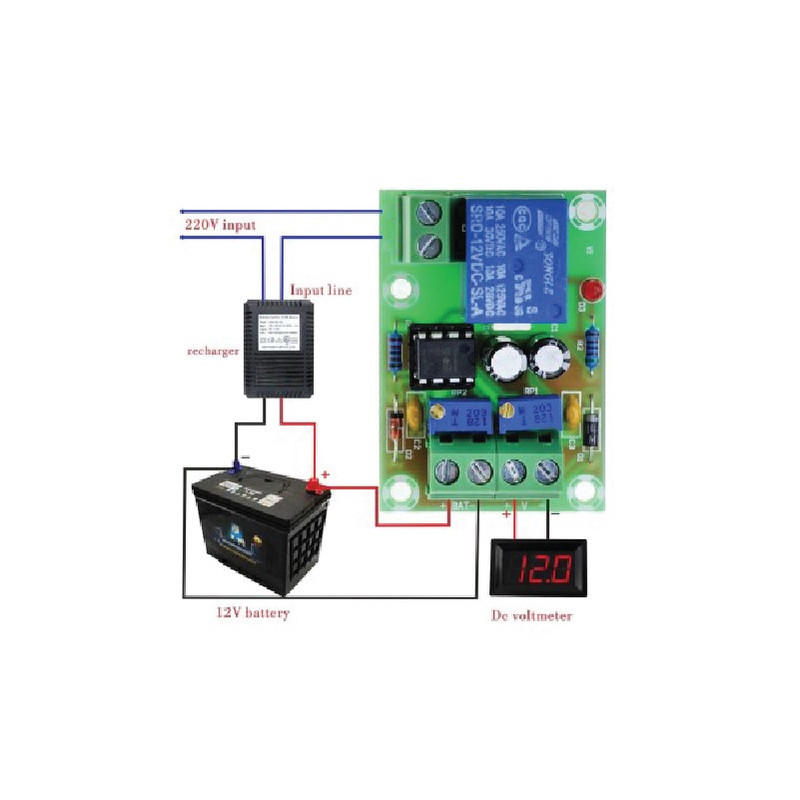

  راهنمای تنظیم برد کنترل اتوماتیک شارژ باطری با استفاده از منبع تغذیه dc متغیر و ولت متر : پتانسیومتر RP1 را بطور کامل بر خلاف جهت عقربه های ساعت بچرخانید (حدود 20 دور ) پتانسیومتر RP2 را بطور کامل در جهت عقربه های ساعت بچرخانید ( حدود 20 دور ) ولتاژ منبع تغذیه را روی حداقل مقدار (شروع شارژ) تنظیم نمایید.منبع تغذیه را به ترمینال های batt متصل نمایید. حال پتانسیومتر RP1 را در جهت عقربه های ساعت بچرخانید تا چراغ روی برد کنترل روشن شود. ولتاژ منبع تغذیه را روی حداکثر مقدار (پایان شارژ) تنظیم نمایید. حال پتانسیومتر RP2 را برخلاف جهت عقربه های ساعت بچرخانید تا چراغ روی برد کنترل خاموش شود. شارژر مناسب را با توجه به جریان شارژ مورد نیاز باطری تهیه نمایید و با توجه به نقشه سیم کشی ، شارژر و ولتمتر را به برد کنترل متصل نمایید.
• قابلیت ها
  ولتاژ تغذیه : 13.8 ولت الی 14.8 ولت ولتاژ کاری رله : 12.4 ولت ولتاژ قطع رله : 14.8 ولت ولتاژ شارژ :12 ولت دارای پتانسیومتر تنظیم
